一、产品概述

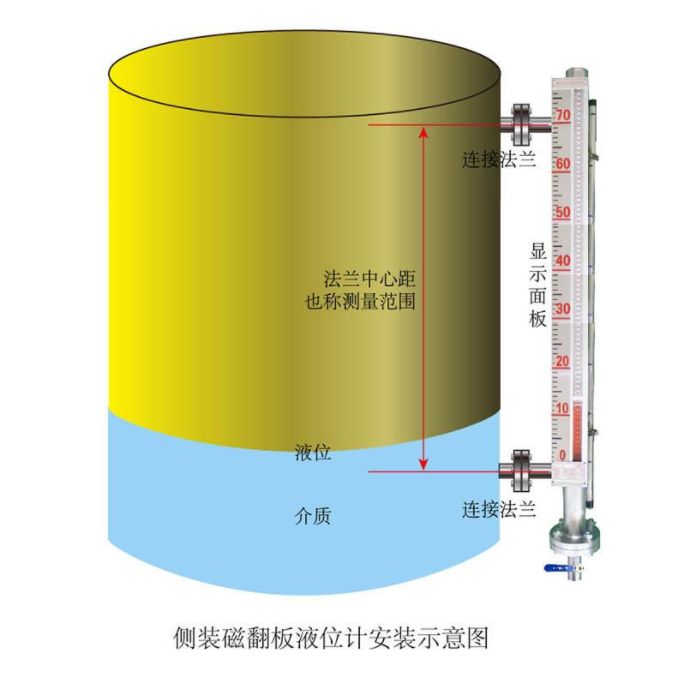

KS-UHZ PP材质磁翻柱液位计由本体、磁翻柱（由红、白双色磁性小翻柱组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。其原理如图所示，能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。

技术参数

1、法兰尺寸及密封面：DN15、DN20、DN25、DN40等

2、本体材质：304 316 316L PP塑料

3、量程范围（mm）：299～8999

4、介质密度（g/cm3）：0.49～1.99

5、介质粘度： ≤0.019Pa.S

6、工作温度℃：-39.9～349.99

7、压力等级（MPa）：≤31.99

8、测量精度（mm）：≤±4.99

9、安装方式：侧装式、顶装式

10、防护等级：IP65

11、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

12、传输方式4-20ma。

产品特点：

1、适用范围广、安装形式多样，适合任何介质的液位、界位的测量。
2、集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。
3、被测介质与指示构结完全隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，可靠性高。
4、双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。
5、耐振动性能好，能适应液位波动大的情况下工作。
6、结构简单，安装方便，维护费用低。

安装指南

1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。

2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。

3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。

4、液位计护导管和主体导管必须保持垂直

5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。

产品选型表

KS-UHZ	磁翻板液位计
代号	显示方式
	就地显示
	就地显示+4～20mA远传
	代号	安装方式
	C	侧装式
	D	顶装式
		代号	类型
		无	基型
		W	保温型
		J	防腐型
		S	防霜型
		Z	保温防腐型
		Y	顶装防腐型
			代号	报警控制
			0	无报警
			1	带上限报警
			2	带下限报警
			3	带上下限报警
				代号	浮子材质		代号	本体材质
				P	不锈钢		P	不锈钢
				L	防锈铝		L	防锈铝
				T	钛		T	钛
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	内衬四氟
							PP	内衬丙烯
							PE	内衬乙烯
					代号	待标明的数据
					B1	标注法兰标准、通径、压力等级
					B2	标注实际操作温度
					B3	标注实际操作压力
					B4	标注测量介质的密度
					B5	标注订货长度，或提供法兰间距
